Intel představil nejmodernější čipovou technologii: 1,4nm proces na převratných High-NA linkách

22. 2. 2024

Sdílet

Výroba čipů v továrně Intel Foundry Autor: Intel
Výroba čipů v továrně Intel Foundry
Nejnovější a nejmodernější technologií Intelu bude 14angströmový proces, který poprvé nasadí next-gen technologii High-NA. Zatímco na EUV byl Intel poslední, teď by mohl být první.

Během letošního roku by Intel měl dokončit 2nm a 1,8nm výrobní proces (které jsou oficiálně označené Intel 20A a Intel 18A), což má být vrchol jeho plánu vyvinout postupně pět procesů (Intel 7, 4, 3, 20A a 18A) během čtyř let a dohnat tak technologický náskok, který před ním teď má TSMC. Teď firma odhalila další krok, který přijde po tomto cyklu, a plán na vylepšené procesy, připomínající známé přidávání plusů u 14nm technologie.

Intel nyní po vydání procesorů Meteor Lake může hlásit, že má v prodeji čipy vyráběné svým prvním EUV procesem (Intel 4). Jeho následník Intel 3 je již teď podle firmy připravený k výrobě, ale její vlastní 3nm produkt (serverové procesory Granite Rapids a Sierra Forest) ještě vydaný není. Letos budou následovat procesy Intel 20A a 18A s tranzistory typu GAAFET (Intel jim říká RibbonFET) a technologií PowerVIA.

Tyto technologie by mohly být přelomové, srovnatelné s příchodem tranzistorů FinFET. Intel 20A by měl být hotový v první, Intel 18A v druhé polovině letošního roku – je ale možné, že v produktech bude využitý až příští rok.

Intel ukázal plán výrobních procesů: 7nm, 4nm, 3nm, 20A a 18A technologie – s pomocí přečíslování Přečtěte si také:

Intel ukázal plán výrobních procesů: 7nm, 4nm, 3nm, 20A a 18A technologie – s pomocí přečíslování

Intel 14A s High-NA

Nyní na konferenci Direct Connect, která se věnuje foundry byznysu Intelu, firma oznámila další krok následující pro 2nm a 1,8nm procesu. Tím je proces označený Intel 14A. Mělo by to značit 14 angströmů, čili 1,4nm proces.

Co jsou angströmy / co znamená Intel 18A?

Angström se značkou A je méně často používaná jednotka odpovídající přesně jedné desetině nanometru. 20 A proto znamená 2 nm. Procesy tzv. angströmové éry, jak jim Intel říká, jsou značené například Intel 20A nebo 18A, čímž je implikováno, že je to 20A = 2nm a 18A = 1,8nm proces.

Mějte ale na paměti, že tato nanometrová čísla jsou u všech firem v podstatě arbitrární, lze říci odtržená od nějaké fyzické reality, což ale nemyslíme pejorativně. Struktury v čipu jsou vždy větší a řada těchto čísel označujících procesy má vyjadřovat relativní pokrok proti předchozí technologii, ne absolutní rozměrové parametry.

Současně samozřejmě tato čísla také může ohýbat a přifukovat marketing.

Výroba čipů v továrně Intel Foundry

Výroba čipů v továrně Intel Foundry

Autor: Intel

K tomu, o kolik by měl být tento proces lepší proti technologii Intel 18A, zatím nejsou údaje, Intel nepublikoval ani projekce hustoty tranzistorů nebo údaje o fyzických dimenzích. Bylo ale sděleno, že 1,4nm proces bude první, který aplikuje technologie High-NA (High Numerical Aperture).

Co je to technologie High-NA?

High-NA je nadstavba nad současnou EUV litografií, která má dále zlepšit schopnost extrémního ultrafialového záření formovat na čipu extrémně malé struktury.

Dělá to pomocí anamorfní optiky s většími zrcadly, která zvyšuje numerickou aperturu z 0,33 na 0,55, což by mělo umožnit tvorbu 1,7násobně menších (o 41% zmenšených) tranzistorů. Realizovat to je samozřejmě velmi složité a jsou zde i nevýhody, tímto zmenšením se současně na polovinu zmenšuje i plocha, kterou High-NA EUV stroj na waferu ozařuje. Zaplnit celý wafer tedy vyžaduje dvojnásobek expozic. Také se tím zřejmě zmenší maximální velikost čipu, takže například velká highendová GPU už budou nutně muset být čipletová.

Je zajímavé, že nástup EUV (až u 4nm čipů / procesu Intel 4) měl Intel hodně opožděný, ale High-NA systémy Twinscan EXE od ASML podle tohoto bude nasazovat jako první. Přinese to asi vyšší výrobní náklady, ale lepší výsledky. Alternativou High-NA je používat dvojitou expozici EUV, což je také technicky schůdné. Intel uvádí, že toto je záložní možnost a je připraven ji využít, pokud by se ukázalo, že agresivní nasazenou High-NA by provázely problémy a zablokovalo by to včasný rozjezd 1,4nm technologie.

Reálný příchod 2027

Tato technologie bude v praxi ve výrobě až za značnou dobu. Tzv. risk production, což je zkušební výroba ve fázi, kdy ještě technologie nemá parametry plně vyladěné a výtěžnost je nízká, má nastat na konci roku 2026. Komerční nasazení tedy bude až v roce 2027, je možné, že reálně prodávané 1,4nm procesory budou také třeba až na konci, nebo přinejlepším v druhé polovině roku 2027. Bavíme se tedy o době až za skoro čtyři roky.

Je zde samozřejmě i možnost, že dojde k problémům a nasazení bude opožděno. V praxi by asi proces Intel 14A tedy měl konkurovat 2nm procesu TSMC. A je možné, že to bude zhruba sedět i parametrově, nedávno jsme tu probírali, že u procesů Intel 3, 20A a18A možná čísla trošku předbíhají realitu oproti nanometrovým číslům procesů TSMC.

Intel zřejmě přiznal, že jeho 1,8nm křemíková technologie je horší než 2nm proces od TSMC Přečtěte si také:

Intel zřejmě přiznal, že jeho 1,8nm křemíková technologie je horší než 2nm proces od TSMC

Také Samsung má naplánovaný 1,4nm proces zhruba na rok 2027, ale i zde je možné, že technologie bude reálně konkurovat 2nm od TSMC.

Vylepšené procesy s plusky

Intel oznámil také návrat inkrementálních vylepšení procesů, které dříve označovalo plus, například 14nm+. Toto se zřejmě reálně dělo i u procesu Intel 7 (varianta použitá pro Raptor Lake má prý neoficiální označení Intel 7 Ultra), ale Intel od značení těchto postupných ladění technologie upustil, asi protože je extrémní množství „plusů“, které se nakupilo u 14nm procesu, poněkud zprofanovalo.

Proces 14A má již oznámenou vylepšenou verzi 14A-E. Písmeno „E“ bude u procesů označovat nějaké rozšíření schopností, což u Intel 14A-E má být schopnost pracovat s vyššími napětími a teplotami (a tím i dosahovat potenciálně vyšších frekvencí – mohlo by jít o něco, jako jsou HPC procesy TSMC značené „X“).

Tento proces má mít určité zlepšení výkonu či energetické efektivity i obecně, bez využití vyšších napětí. Zlepšení u variant E mají ale být jen v menších jednotkách procent. Vedle procesu Intel 14A-E má být takováto vylepšená varianta dostupná také od 16nm procesu (16-E) a od 3nm procesu (3-E).

Vedle toho budou existovat také vylepšené procesy značené písmenem „P“. To znamená jednoduše Performance, tyto procesy budou proti své základní technologii přinášet vyšší zlepšení energetické efektivity a výkonu, má jít o zlepšení typicky o nějakých 5–10 %. V podstatě tedy asi jde o to, co kdysi Intel značil oním pluskem. Vylepšení větší než o 10 % už budou záležitostí úplně nového procesu, takové zlepšení by už dostalo přímo menší číslo.

Tyto vylepšené verze P jsou nyní plánované pro 3nm proces (následně po procesu Intel 3-E). Ne všechny tyto různé technologie budou přímo používat procesory Intel, mají zejména být dostupné pro externí zákazníky a dávat jim větší možnosti.

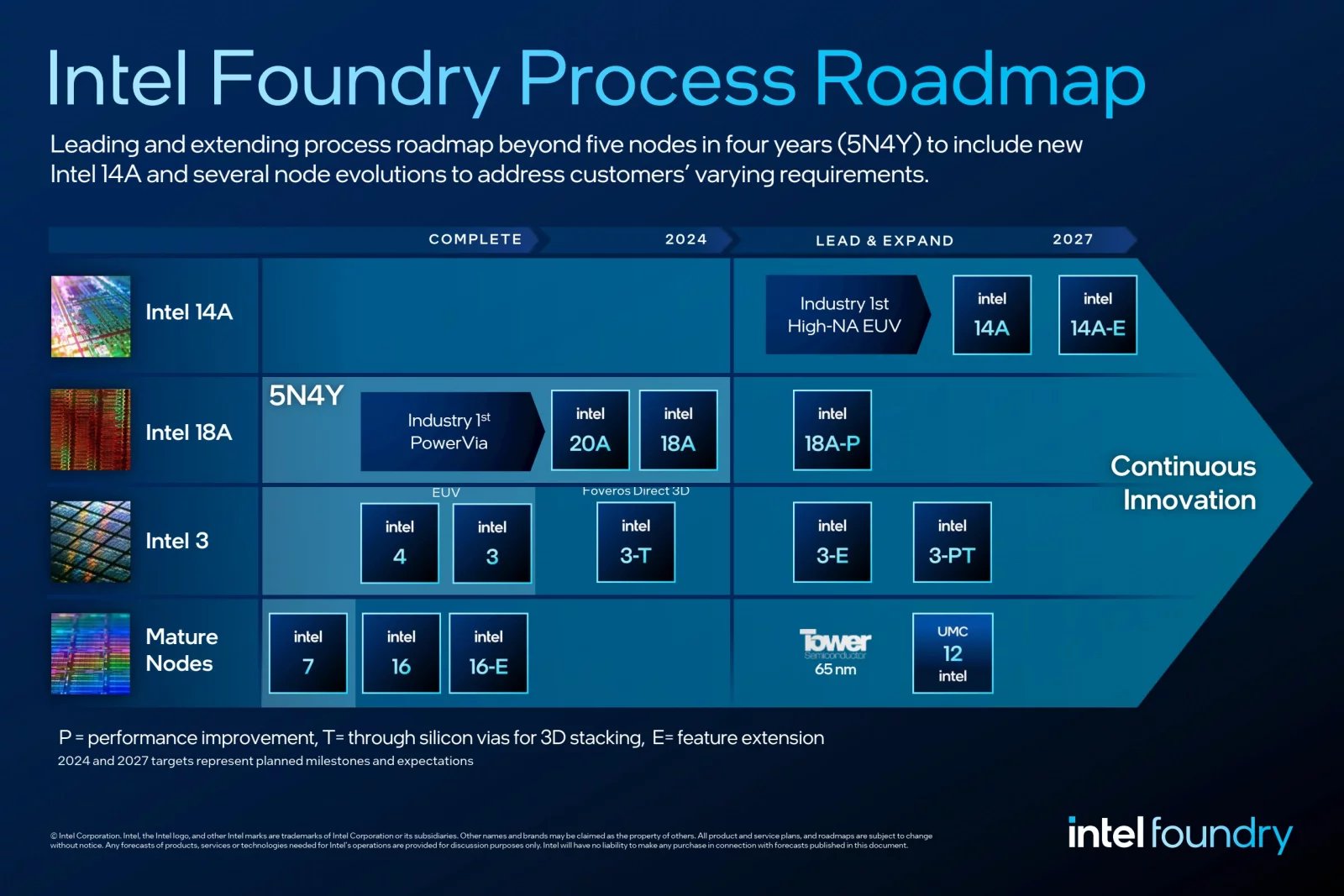

Roadmapa křemíkových procesů Intelu ukázaná na konferenci Direct Connect 2024

Roadmapa křemíkových procesů Intelu ukázaná na konferenci Direct Connect 2024

Autor: Intel

TSV procesy

Kromě toho bude od některých procesů také vyvinuta varianta „T“, ta je zatím oznámená pro 3nm proces (Intel 3-T a 3-PT, příponová zlepšení se totiž mohou i kombinovat). „T“ znamená, že lze u čipů použít technologii Through-Silicon Vias, kdy jsou přes křemík vyhloubeny kanály, v nichž je vytvořen měděný vodič propojující horní stranu křemíku s vrstvami měděných spojů na spodní straně, takže je pak možné na čip osadit další, tzv. 3D stacking. Jde o přesně tu technologii, kterou AMD (pomocí továren TSMC) používá u procesorů s 3D V-Cache.

Je zajímavé, že koncepce Intelu je trošku jiná. Zatímco AMD (TSMC) používá TSV u špičkových procesů, Intel ho chce jenom u o trošku starších, což bude eventuálně 3nm proces v době, kdy se špičkové čipy, respektive čiplet už budou vyrábět na 1,8nm, nebo 1,4nm procesu. V koncepci Intelu to má být tak, že méně kritický kus křemíku, například IO čiplet, který je vyráběný horším procesem, je vespod a výpočetní čiplet je vyráběný nejnovějším procesem a osazený nahoře. Proto nemusí mít TSV, které budou vytvořeny v onom křemíku vyráběném starším procesem. Pokud by se třeba Ryzeny 7000X3D vyráběly tímto stylem, měly by čiplet s cache vespod pod CPU čipletem a TSV by procházely skrze cache. Toto by se určitě lépe chladilo, ale pak by se CPU čiplet nedal používat samostatně bez přídavné cache.

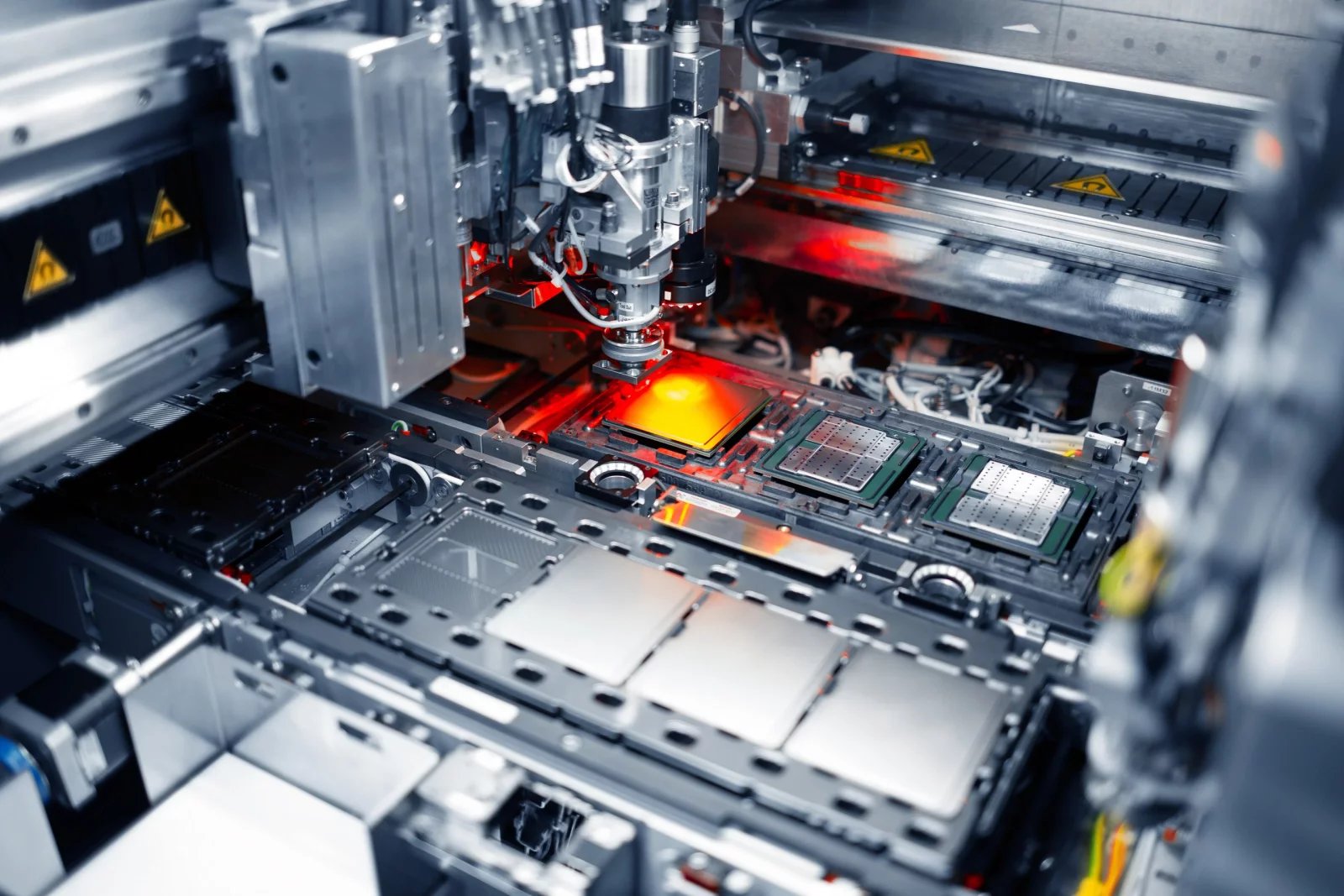

Pokročilé pouzdření čipletových GPU akcelerátorů Ponte Vecchio v továrně Intel Foundry

Pokročilé pouzdření čipletových GPU akcelerátorů Ponte Vecchio v továrně Intel Foundry

Autor: Intel

Doplněk nabídky 12nm proces vyvinutý s UMC, 65nm technologie Tower Semi

Vedle těchto pokročilých procesů vyvinutých v Intelu má ale Intel v plánu ještě další technologie používající starší a levnější metody, které jsou určené pro produkty nevyžadující to nejlepší (a nejdražší). Toto bude nedávno oznámený proces Intel 12, který bude Intel nabízet ve svých továrnách, ale bude vyvinutý ve spolupráci s UMC. A podobně má být součástí služeb Intelu také 65nm proces, který zase bude od Tower Semiconductoru, firmy, kterou chtěl Intel přímo koupit, ale nepodařilo se mu to.

bitcoin_skoleni

Úpadek Intelu? Křemíkový lídr už potřebuje pomoc nejen od TSMC, ale i od levného UMC Přečtěte si také:

Úpadek Intelu? Křemíkový lídr už potřebuje pomoc nejen od TSMC, ale i od levného UMC

Intel kupuje Tower Semiconductor. Chce získat pozice ve „foundry“ zakázkové výrobě čipů Přečtěte si také:

Intel kupuje Tower Semiconductor. Chce získat pozice ve „foundry“ zakázkové výrobě čipů

Tyto procesy budou zaměřené asi čistě na foundry služby pro externí klienty. Nebudou asi použité u procesorů nebo GPU Intelu, i když by se asi posléze mohly objevit třeba u Wi-Fi, Ethernetu, čipsetů a podobných sekundárních produktů.

Zdroje: Intel, AnandTech
