Minulý týden jsme reportovali z veletrhu Computex, kde jsme prostřednictvím našeho kolegy navštívili stánky různých firem. Z Tchaj-wanu máme ještě jednu fotoreportáž. Dostali jsme se totiž také do továrny firmy Gigabyte vyrábějící například základní desky a grafiky, odkud máme galerii fotografií. Vzdor populární představě neprobíhá všechna výroba hardwaru jenom v Číně, dost komponent se totiž vyrábí přímo na Tchaj-wanu.
Naším kolegou navštívená továrna se nachází ve městě Nan-Ping (respektive Nan-p'ing českou transkripcí, ale úplně za to neručíme).
Exkurze v továrně Gigabyte na základní desky a grafické karty
Pro prohlídku byla nachystaná malá předváděčka desek a grafik, které se v továrně vyrábí. Serverová deska pro dva procesory by se měla jmenovat MSB3-PE0 a je možné, že se teprve chystá k vydání (v katalogu firmy se nenachází). Čtyři velké čipy Broadcom pod rozvaděči tepla by měly být přepínače PCI Expressu 5.0 (PEX89104).
Exkurze v továrně Gigabyte na základní desky a grafické karty
Mezi grafikami jsou také čerstvé modely generace GeForce RTX 5000, můžete vidět i PCB nízkoprofilové GeForce RTX 5060, na níž jsme upozorňovali v reportáži ze stánku Gigabyte.
Exkurze v továrně Gigabyte na základní desky a grafické karty
A wild Radeon RX 9060 XT appears…
Všimněte si ale také grafické karty vpravo nahoře – jde o asi první PCB (tištěný spoj) grafiky Radeon RX 9060 XT, které se veřejně ukázalo – tento hardware je technicky vzato možná ještě pod NDA, takže si užijte privilegovaný pohled na odhalený čip Navi 44 (karta se začne prodávat 5. 6., recenze budou o den dříve).
Exkurze v továrně Gigabyte na základní desky a grafické karty
Podoba sedí s oficiální vizualizacemi od AMD a identitu karty také prozrazují netypické tři konektory. Mělo by asi jít o PCB pro kartu v provedení Gaming, respektive Gaming OC s třemi ventilátory (chladič bude PCB o dost přesahovat).
Exkurze v továrně Gigabyte na základní desky a grafické karty
Schválně – používáte při práci s počítačovými komponenty nějakou ochranu proti statické elektřině, nebo jenom saháte na ústřední topení? V továrně se nosí antistatický oděv, boty, čepice a při práci jste ještě uzemnění antistatickým náramkem (jeho připojení si můžete všimnout na následujících fotkách).
SMT proces
První částí procesu výroby desek a grafik je osazování tzv. SMD součástek (Surface Mount Device), to jsou například BGA čipy. Toto probíhá ve více high tech duchu na SMT (Surface Mount Tehnology) linkách.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Robot umisťuje SMD součástky.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Pohyblivá „ruka“ pracuje dost rychle.
Tato linka vedle robotického umisťování součástek na PCB a připájení také provádí kontrolu součástek, kontrolu kvality cínových kuliček na komponentech (aby se předešlo vadnému osazení) a další kontroly.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Do procesu kontroly jsou teď zapojené i AI systémy.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Monitorovací pult.
Pájení through-hole součástek, ruční práce a dokončování
Po projetí SMT linkou má PCB na sobě část komponent, ale další hrubšího charakteru zbývá doplnit. Tato část je víc tradiční a manuální. Vaše deska pořád při výrobě projde poctivýma lidskýma rukama.
Zde můžete vidět osazování konektorů a dalších součástek, které používají „through hole“ pájení na PCB – prvním krokem je jejich nasázení do pozic na desce, zatím jen nasucho.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Desky pak projíždí strojem, který provádí pájení vlnou, který vše najednou připájí. Děje se to plynule, jak deska na páse projíždí.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Za touto pecí je pak ochlazovací zařízení – jednoduché, ale zřejmě dostačující.
Exkurze v továrně Gigabyte na základní desky a grafické karty

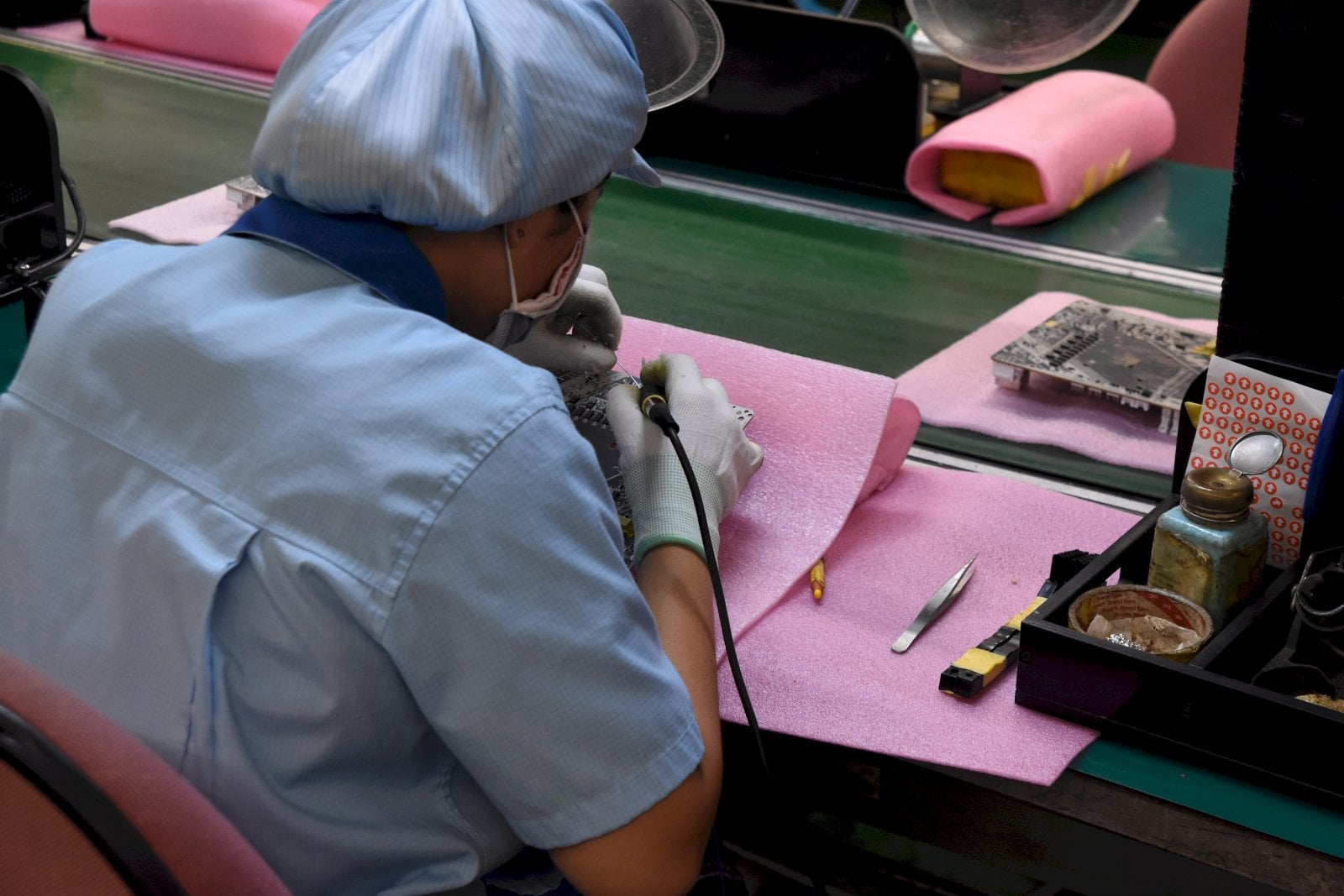

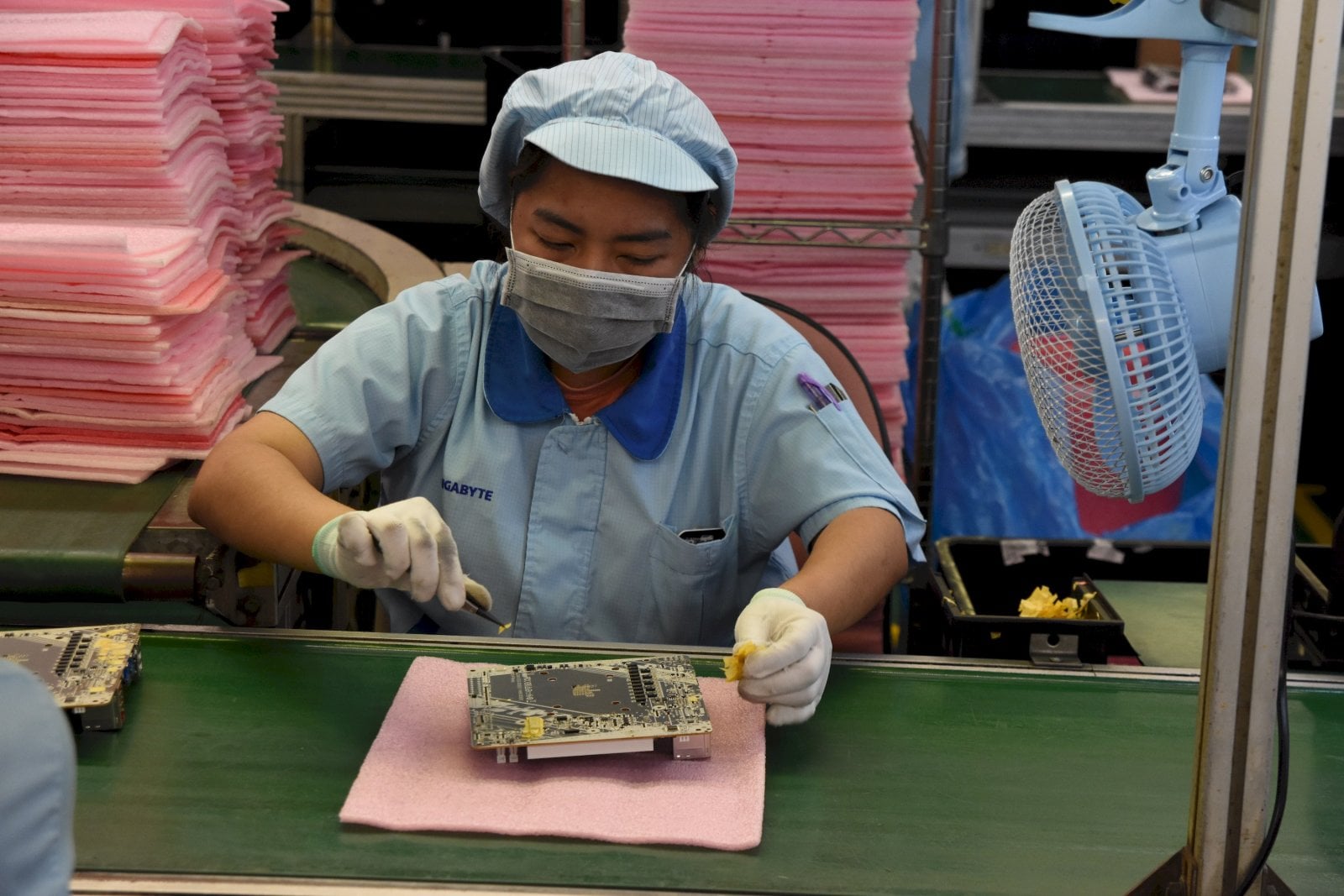

Na deskách se dělají různé ruční úkony. Jak můžete vidět, pájka není rozhodně jenom chlapomužský nástroj.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty

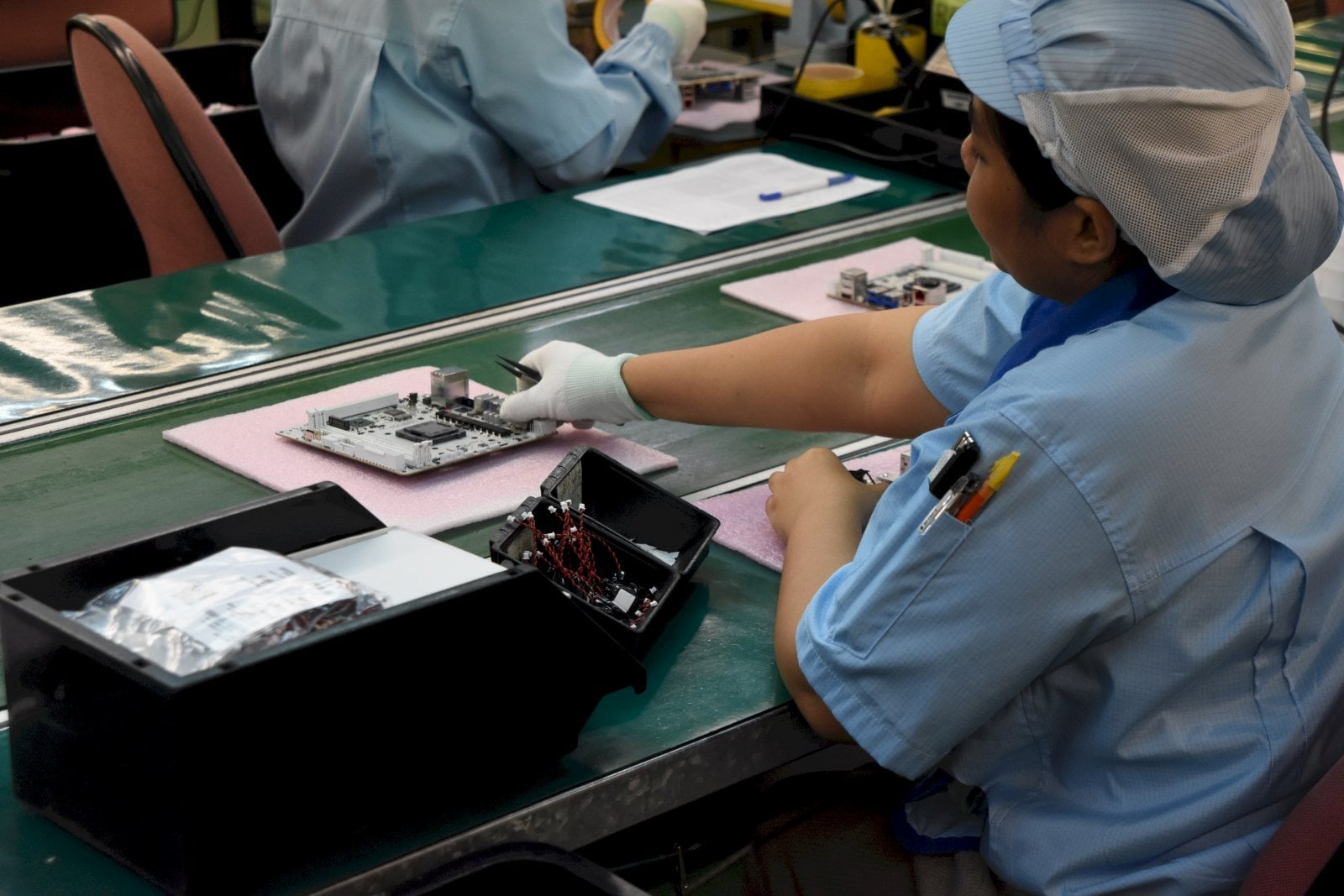

Ručně se osazují CMOS / RTC baterie, zde v provedení na kablíku, časném u Mini-ITX desek.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Plata součástek pro osazování na desky: backplaty vyztužující desku z druhé strany a také hliníkové chladiče napájecí kaskády.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty

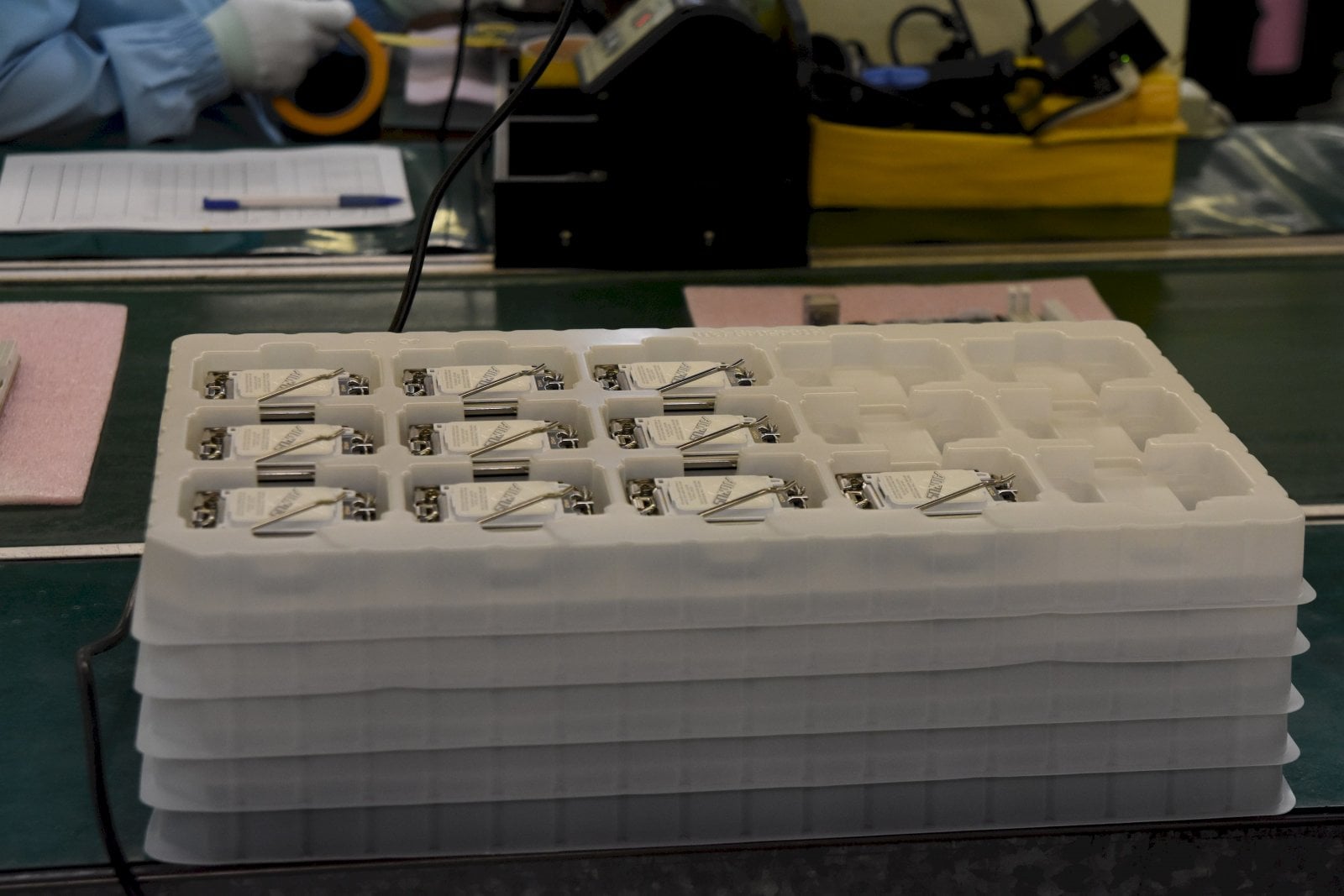

Schválně, uhádnete, co jsou následující komponenty? Spoiler: Jde o speciální konektory pro připojení Wi-Fi antén, které teď Gigabyte na deskách používá. Přesněji, jde rovnou celý komplet bezdrátového modulu – uvnitř je M.2 destička.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Tady už vykukují z hotových desek.
Exkurze v továrně Gigabyte na základní desky a grafické karty

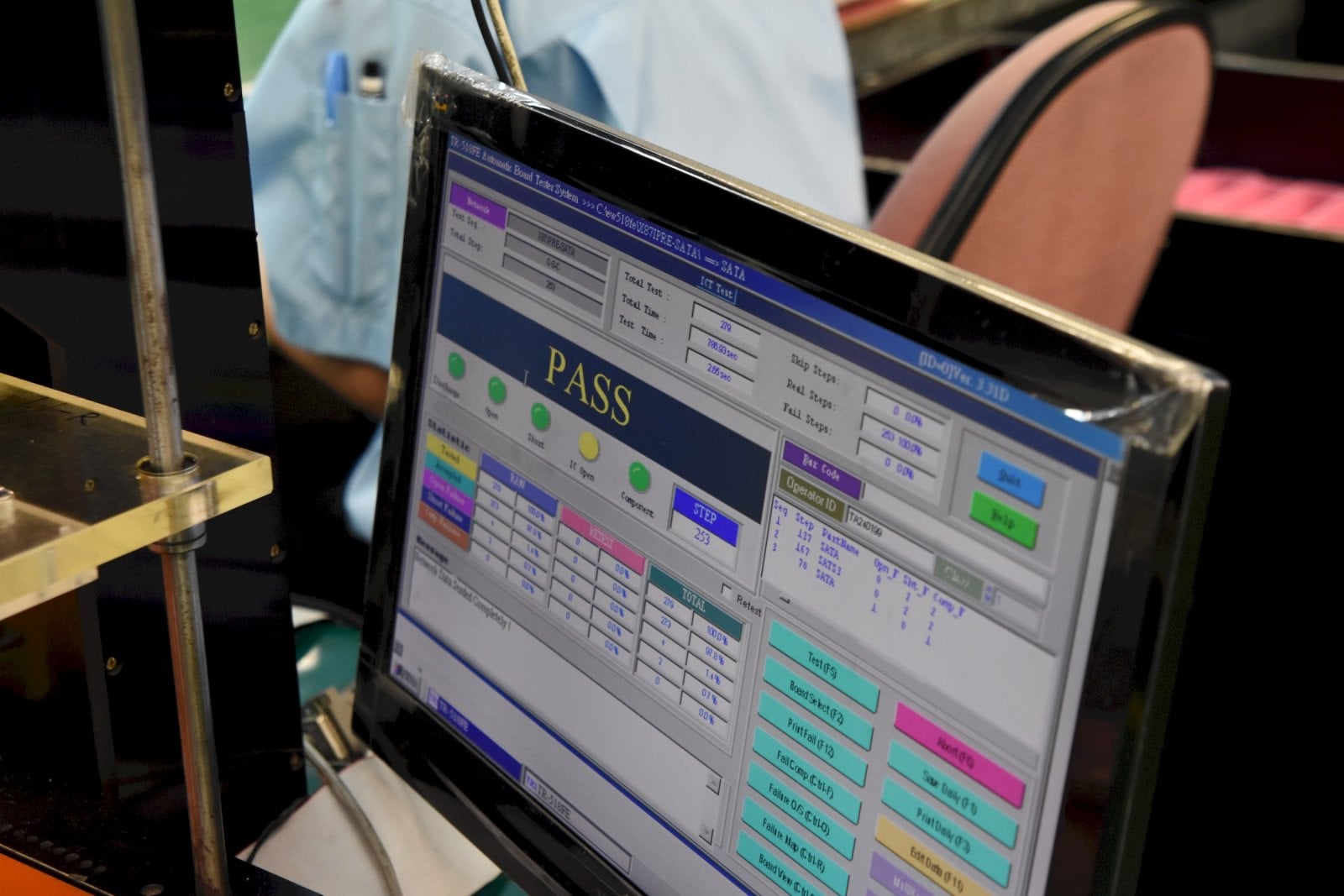

A zde se testují desky automatickým procesem. V tomto kroku se mimo jiné kontroluje, zda je MAC adresa, kterou dostala přidělenou síťová karta, opravdu unikátní MAC.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Fotografie z linky, kde se kompletují grafiky.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Toto by měla být stanice na testování grafických karet. Karta se založí na „šuplík“ a zasune dovnitř pro automatizované testy.
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Na konec jsme si nechali pěknou věc, kterou mají v továrně u vstupu: model budovy postavený z různých komponent z grafických karet a základních desek. Podle měděného pasivu tvořícího centrální dekoraci (a barevných PCIe slotů) jde o dílo někdy ze sklonku první dekády tohoto století. Dnes by byla asi většina materiálu černá…
Exkurze v továrně Gigabyte na základní desky a grafické karty
Exkurze v továrně Gigabyte na základní desky a grafické karty
Zdroje: Vlastní
Foto: Jozef Dudáš
